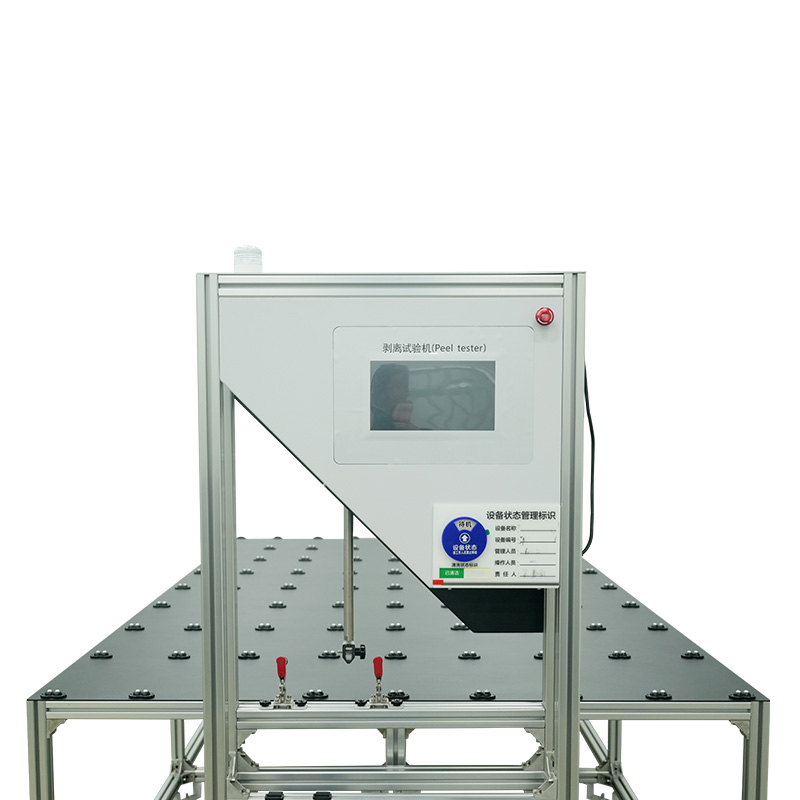

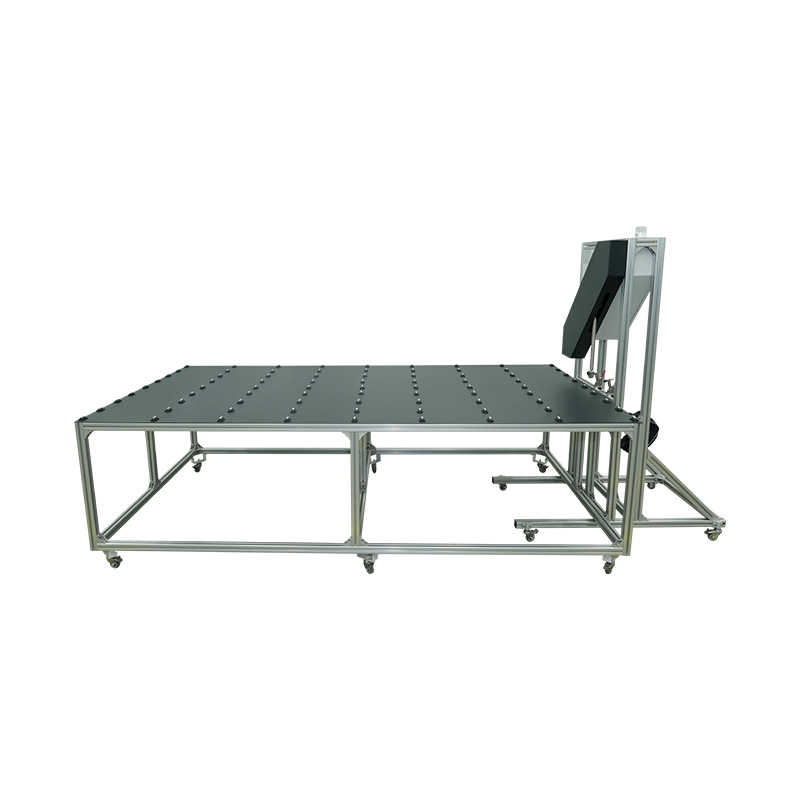

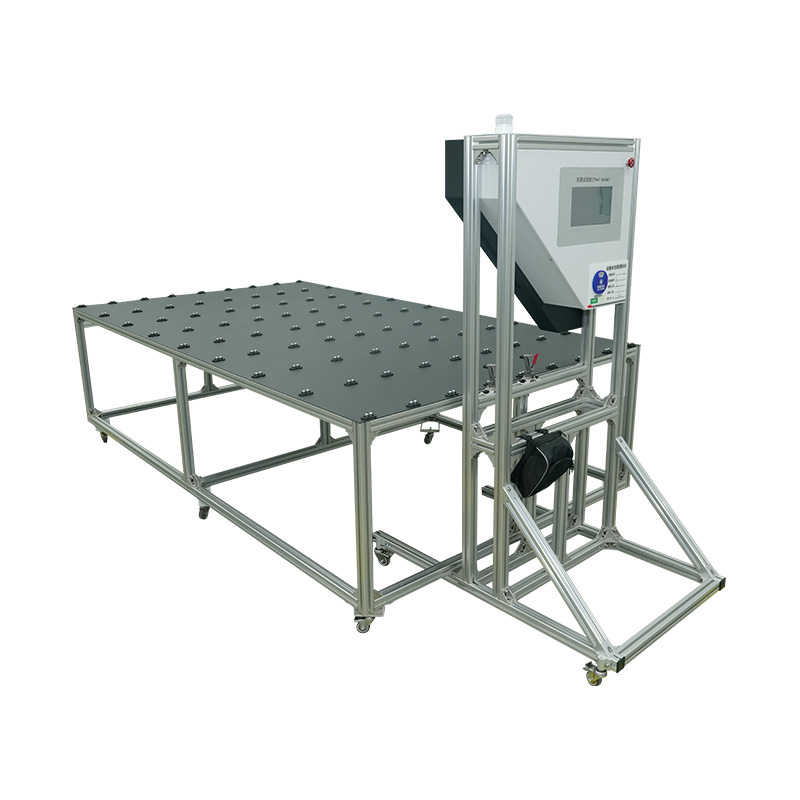

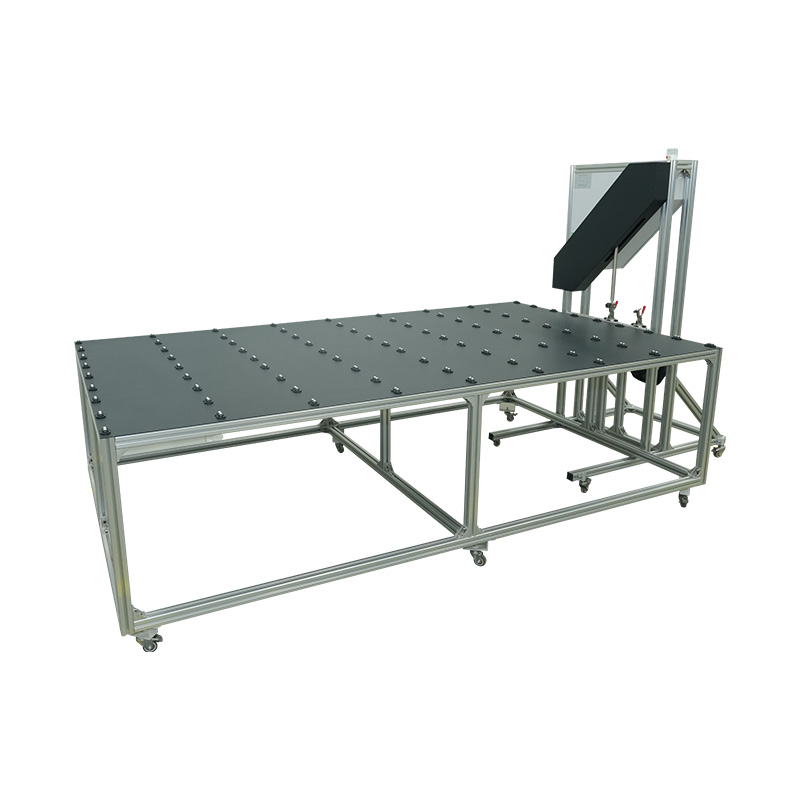

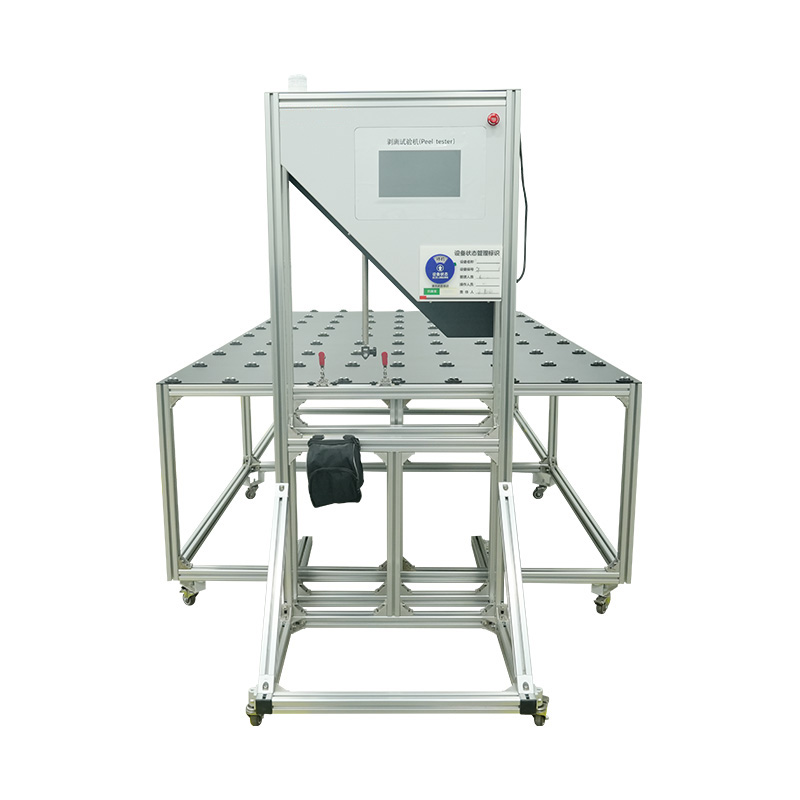

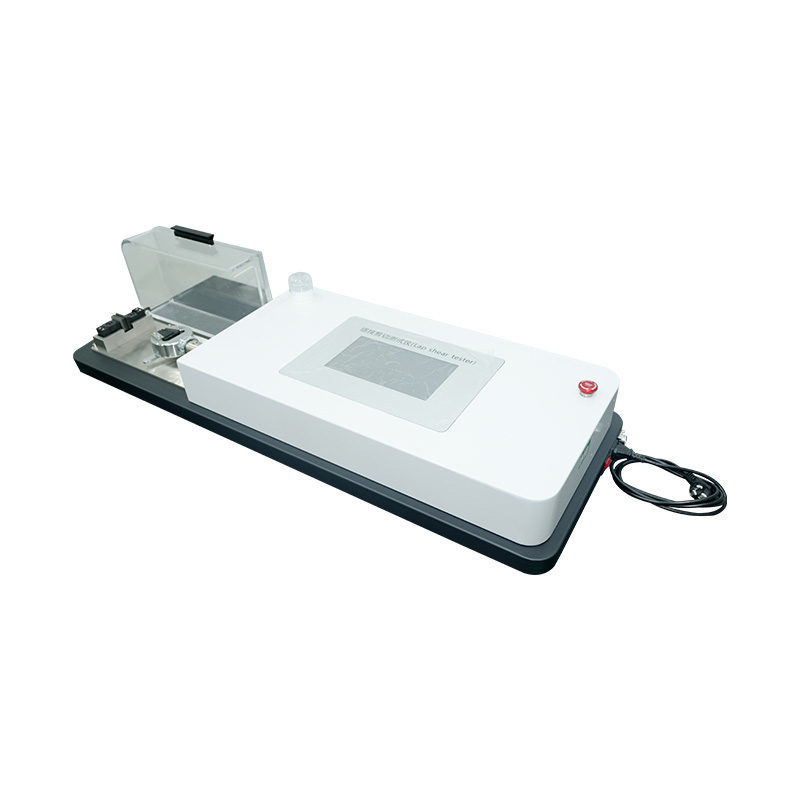

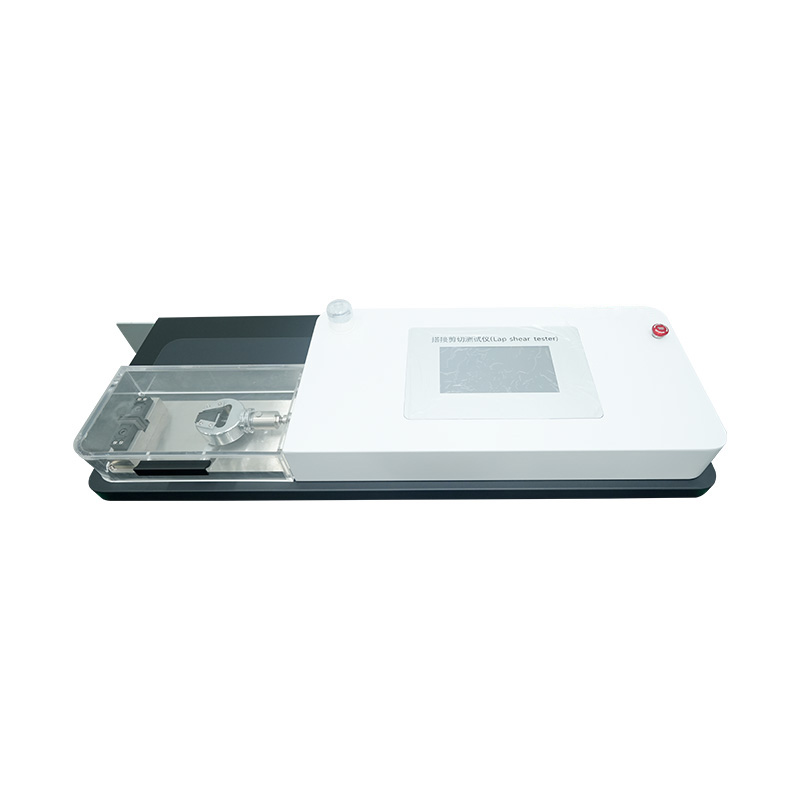

박리 시험 및 랩 전단 강도 시험기

광전지(PV) 모듈에 대한 박리 테스트 및 랩 전단 강도 시험기의 교정은 얼마나 중요하며 어떻게 수행됩니까?

서론: 신뢰할 수 있는 데이터의 기반

광전지 모듈 제조의 정확한 세계에서 품질 보증은 단순한 프로세스의 한 단계가 아닙니다. 이는 제품 성능, 수명 및 안전성을 근본적으로 보장합니다. 캡슐화 무결성에 대한 이러한 보증의 핵심은 다음과 같습니다. 태양광(PV) 모듈용 박리 시험 및 랩 전단 강도 시험기 . 이 정교한 장비는 유리, 에틸렌-비닐 아세테이트(EVA) 또는 폴리올레핀 엘라스토머(poe) 봉지재, 태양전지 및 백시트와 같은 중요한 층 사이의 접착 강도를 정량적으로 측정하는 역할을 합니다. 이러한 측정은 전력 손실, 습기 침투 및 궁극적으로 치명적인 오류로 이어질 수 있는 주요 오류 모드인 박리를 방지하는 모듈의 능력과 직접적으로 연관되어 있으므로 매우 중요합니다. 그러나 이 테스터에서 생성된 데이터는 이를 뒷받침하는 교정 프로세스만큼만 신뢰할 수 있습니다. 정기적이고 세심한 교정이 없으면 광전지(PV) 모듈을 위한 가장 진보된 박리 테스트 및 랩 전단 강도 테스터는 고가의 금속 조각에 지나지 않으며 전체 생산 배치 또는 R&D 프로젝트를 손상시킬 수 있는 의심스러운 타당성을 많이 생성합니다.

교정의 중요한 역할: 단순한 일상적인 점검 그 이상

교정은 기기의 측정값을 알려진 참조 표준과 비교하여 정확도의 오류를 정량화하고 제거하는 행위입니다. 태양광(PV) 모듈의 박리 시험 및 랩 전단 강도 시험기의 경우 이는 단순한 행정적 형식이 아니라 기술적 필수 사항입니다. 이 프로세스의 중요성은 여러 주요 영역으로 나눌 수 있습니다.

무엇보다도 교정은 다음을 보장합니다. 데이터 무결성 및 추적성 . 180도 박리 강도 값 또는 평방 밀리미터당 뉴턴 단위의 랩 전단 강도와 같은 이러한 테스터의 결과는 재료가 다음과 같은 엄격한 국제 표준을 충족하는지 여부를 검증하는 데 사용됩니다. IEC 61215 , IEC 61730-2(mst 35 및 mst 36) , 그리고 IEC 62788-1-4 . 이러한 표준은 모듈이 장기간 현장 배포에 신뢰할 수 있는 것으로 인증되는 데 필요한 최소 허용 접착 수준을 정의합니다. 부정확한 데이터로 인해 표준 이하의 모듈이 승인되어 현장에서 조기에 실패할 위험이 있거나 완벽하게 좋은 모듈이 거부되어 불필요한 재정적 손실이 발생할 수 있습니다. 정밀한 교정은 모든 데이터 포인트를 신뢰할 수 있고 국내 또는 국제 측정 표준과 연결되어 있음을 입증하는 데 필요한 추적성을 제공합니다.

둘째, 교정은 필수적입니다. 공정 관리 및 품질 개선 . 제조 환경에서는 일관된 접착 강도가 핵심 성과 지표입니다. 테스터의 로드 셀이나 변위 센서의 약간의 드리프트는 생산 공정의 실제 추세를 가릴 수 있습니다. 예를 들어, 측정된 박리 강도의 점진적인 감소는 EVA 적층 공정의 문제로 잘못 해석될 수 있으며 실제로는 테스터 자체가 사양을 벗어나고 있습니다. 정기적인 교정을 통해 테스트 장비의 성능을 재료의 성능과 분리함으로써 엔지니어는 온도, 압력, 진공 시간과 같은 적층 매개변수를 최적화하기 위한 정확한 데이터 기반 결정을 내릴 수 있습니다.

게다가 교정은 규정 준수 및 인증 . 감사자와 인증 기관은 모든 테스트 장비가 정기적으로 유지 관리되고 교정된다는 문서화된 증거를 요구합니다. ISO/IEC 17025와 같은 표준에 대한 인증이 필요한 경우가 많은 강력한 교정 프로그램은 인증된 광전지 모듈 테스트 실험실을 운영하는 데 있어서 타협할 수 없는 측면입니다. 이것이 없으면 테스트 보고서의 전체 유효성에 의문이 제기될 수 있으며 잠재적으로 제품 인증이 무효화될 수 있습니다.

마지막으로 교정은 다음을 보호합니다. 투자하고 위험을 줄입니다. . 에이 태양광(PV) 모듈용 박리 시험 및 랩 전단 강도 시험기 상당한 자본 투자입니다. 적절한 교정은 시간이 지나도 정확성과 신뢰성을 유지하여 투자를 보호합니다. 더 중요한 것은 감지되지 않은 캡슐화 결함으로 인해 현장에서 실패할 수 있는 제품 배송과 관련된 막대한 재정적 및 평판 위험을 완화한다는 것입니다. 이는 보증 청구 및 리콜을 처리하는 것보다 훨씬 더 비용 효율적인 사전 조치입니다.

교정 프로세스: 체계적인 접근 방식

교정 태양광(PV) 모듈용 박리 시험 및 랩 전단 강도 시험기 이는 훈련받은 기술자가 수행해야 하는 세부 절차이며, 종종 공인 교정 서비스를 사용합니다. 이 프로세스에는 일반적으로 힘 측정 시스템과 변위 또는 속도 제어 시스템이라는 두 가지 주요 시스템의 정확성을 확인하는 작업이 포함됩니다.

1. 사전 교정 준비
측정을 수행하기 전에 장비의 육안 검사가 수행됩니다. 여기에는 로드 프레임, 그립 및 고정 장치의 물리적 손상 여부 점검이 포함됩니다. 박리 테스트(종종 롤러 그립) 및 랩 전단 테스트(일반적으로 웨지 또는 공압 그립)에 사용되는 그립은 마모 및 정렬을 검사해야 합니다. 그립이 잘못 정렬되면 상당한 굽힘 모멘트와 측정 오류가 발생할 수 있기 때문입니다. 테스터는 제조업체의 사양에 따라 진동 및 심각한 온도 변동이 없는 통제된 환경에 설치되어야 합니다.

2. 힘 측정 시스템 교정
테스터의 핵심은 힘 변환기 또는 로드 셀입니다. 이 시스템의 교정이 가장 중요합니다.

• 참조 표준: 교정은 다음을 사용하여 수행됩니다. 교정 등급 기준 로드셀 또는 사하중 국가 표준(예: 미국의 nist 또는 중국의 nim)에 따라 추적 가능합니다. 분동은 일반적으로 낮은 힘 범위에 사용되며 검증을 위해 가능한 최고의 정확도를 제공합니다.
• 절차: 참조 표준은 테스터의 자체 로드 셀과 직렬로 연결됩니다. 그런 다음 기계는 장비의 전체 ​​힘 범위에 걸쳐 일련의 증가 및 감소 지점을 통해 장력(때로는 압축)을 적용하라는 명령을 받습니다. 예를 들어 계측기 용량의 10%, 20%, 50%, 80% 및 100%에서 측정이 수행될 수 있습니다.
• 데이터 분석: 각 힘 지점에서 참조 표준의 판독값은 테스터 시스템의 판독값과 비교됩니다. 오류가 계산되고 다음과 같은 매개변수가 반복성 , 정밀도 , 그리고 히스테리시스 평가됩니다. 목표는 힘 측정 오류가 제조업체 및 관련 테스트 표준에서 지정한 허용 오차 내에 있는지 확인하는 것입니다. 표시된 값의 ±0.5% 이상 이내인 경우가 많습니다.

3. 변위 및 속도 시스템 교정
접착 강도는 속도에 민감할 수 있으므로 테스트 수행 속도는 비교 가능한 결과를 얻는 데 매우 중요합니다.

• 참조 표준: 이 교정은 다음을 사용하여 수행됩니다. 교정된 변위 변환기 또는 a 레이저 간섭계 .
• 절차: 기준 변환기는 실제 크로스헤드 변위를 측정하도록 설정됩니다. 그런 다음 기계의 크로스헤드는 알려진 거리에 걸쳐 다양한 지정된 속도(예: 50mm/min, 100mm/min, 200mm/min)로 이동합니다.
• 데이터 분석: 시험기에 의해 보고된 변위 및 속도 값은 참조 표준에 의해 측정된 값과 비교됩니다. 크로스헤드 위치의 정확성과 속도의 일관성은 일반적으로 설정 값의 작은 비율인 허용 가능한 한도 내에 있는지 확인됩니다.

4. 소프트웨어 및 데이터 수집 검증
최신 테스터는 정교한 소프트웨어로 제어됩니다. 교정에는 소프트웨어가 센서에서 데이터를 올바르게 수집, 처리 및 보고하는지 확인하는 작업도 포함됩니다. 여기에는 알려진 전기 신호를 데이터 수집 시스템에 입력하여 센서 출력을 시뮬레이션하고 소프트웨어가 이를 올바르게 해석하는지 확인하는 작업이 포함될 수 있습니다.

5. 문서화 및 인증
교정이 성공적으로 완료되면, 교정 증명서 발행됩니다. 이 문서는 중요한 기록이다. 여기에는 따라온 절차, 사용된 표준, 환경 조건, 실제 데이터(조정 전 허용 범위를 벗어난 경우) 및 그대로의 데이터(조정 후)가 자세히 설명되어 있습니다. 또한 교정 프로세스 자체에 대한 측정 불확도도 명시됩니다. 장비를 사양에 맞게 조정한 내용이 모두 기록됩니다. 이 인증서는 감사자와 고객에게 필요한 추적성 및 규정 준수 증거를 제공합니다.

일반적인 교정 요약은 다음과 같이 표시될 수 있습니다.

교정 프로그램 구현: 빈도 및 서비스

일상적인 교정 일정을 수립하는 것이 필수적입니다. 교정 빈도는 테스터 사용 빈도, 측정의 중요성, 장비의 안정성, 품질 표준 요구 사항 등 여러 요소에 따라 달라집니다. 일반적인 관행은 연간 교정 주기. 그러나 장비를 과도하게 사용하거나 중요한 품질 관리 환경에서 사용하는 경우 반기별 일정이 보장될 수 있습니다. 또한, 많은 시설이 수행됩니다. 중간 점검 일일 또는 주간 제어 샘플 또는 더 간단한 검증 장치를 사용하여 전체 교정 사이에 장비가 제어 상태를 유지하는지 확인합니다.

회사는 두 가지 주요 서비스 옵션 중에서 선택할 수 있습니다. 사내 교정 또는 제3자 공인 교정 서비스 . 사내 교정에는 추적성을 유지하기 위해 참조 표준, 숙련된 직원, 확립된 품질 시스템에 대한 상당한 투자가 필요합니다. 대부분의 제조업체와 실험실에서는 공인된 외부 교정 서비스 제공업체를 고용하는 것이 가장 효율적이고 신뢰할 수 있는 방법입니다. 이러한 공급업체는 이동 실험실을 현장으로 보내거나 장비를 해당 시설로 배송하도록 요구하여 가장 높은 인증을 받은 표준에 따라 교정이 수행되도록 합니다.

교정 태양광(PV) 모듈용 박리 시험 및 랩 전단 강도 시험기 태양광 산업의 품질 보증의 기본 기둥입니다. 단순한 유지보수 작업을 넘어 태양광 모듈의 내구성을 판단하는 데 사용되는 데이터의 신뢰성, 정확성, 추적성을 보장하는 중요한 연결고리 역할을 합니다. 이것이 없으면 테스트 결과의 신뢰성이 사라지고 제품 품질, 규정 준수, 그리고 궁극적으로 제조업체의 재정 및 평판이 위태로워집니다. 철저한 문서화를 바탕으로 엄격하고 정기적인 교정 프로그램을 구현함으로써 기업은 접착 강도 측정에 대해 완전한 확신을 가질 수 있습니다. 이러한 자신감은 그들이 생산할 수 있는 힘을 부여합니다. 고품질의 안정적인 태양광 모듈 이는 현장에서 수십 년 동안 예상대로 작동하여 무결성과 기술적 우수성을 통해 지속 가능한 에너지로의 글로벌 전환을 지원합니다.
