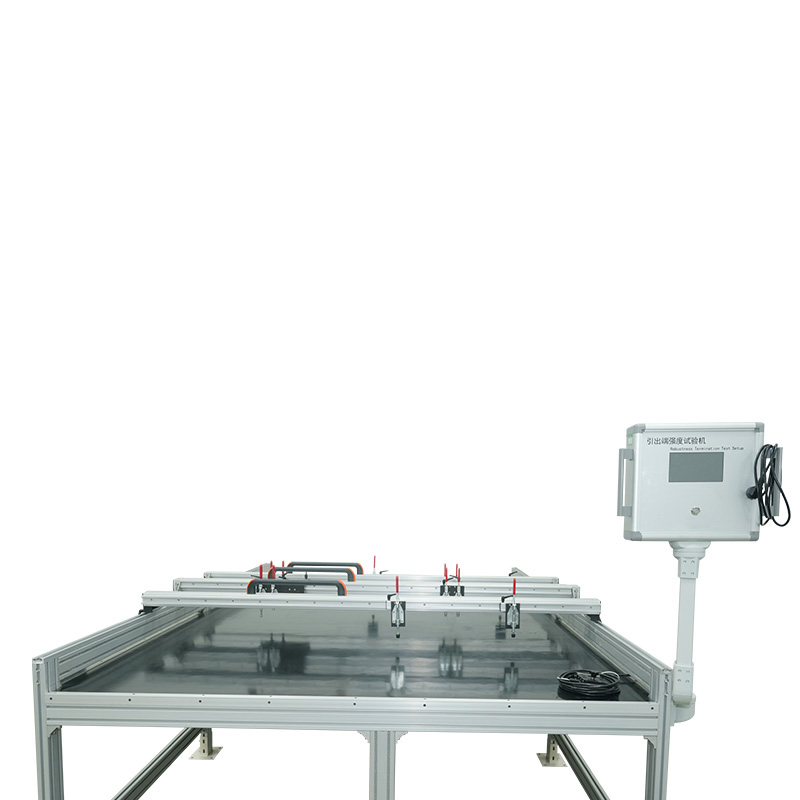

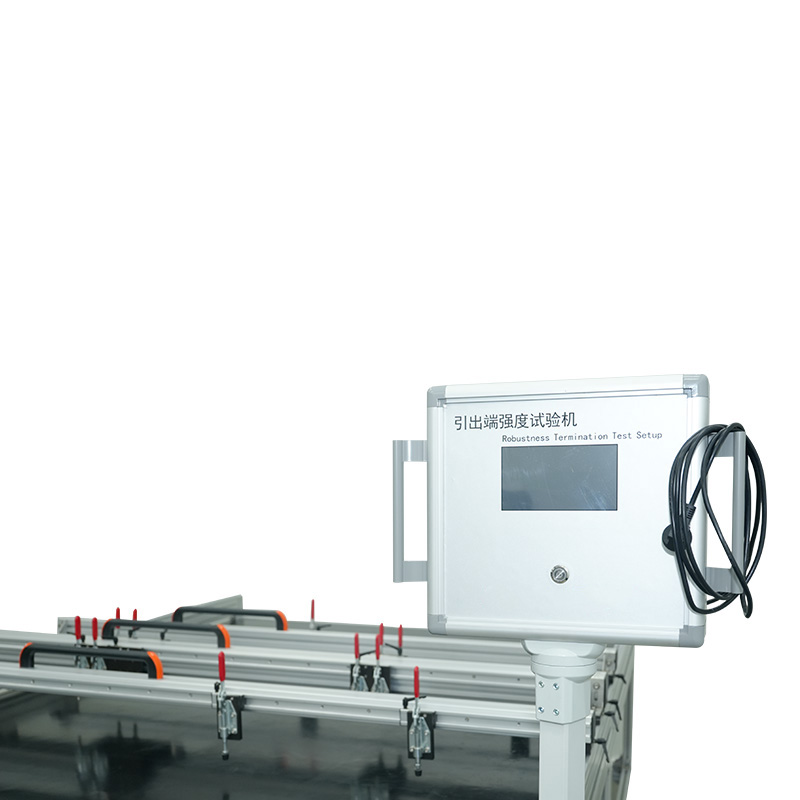

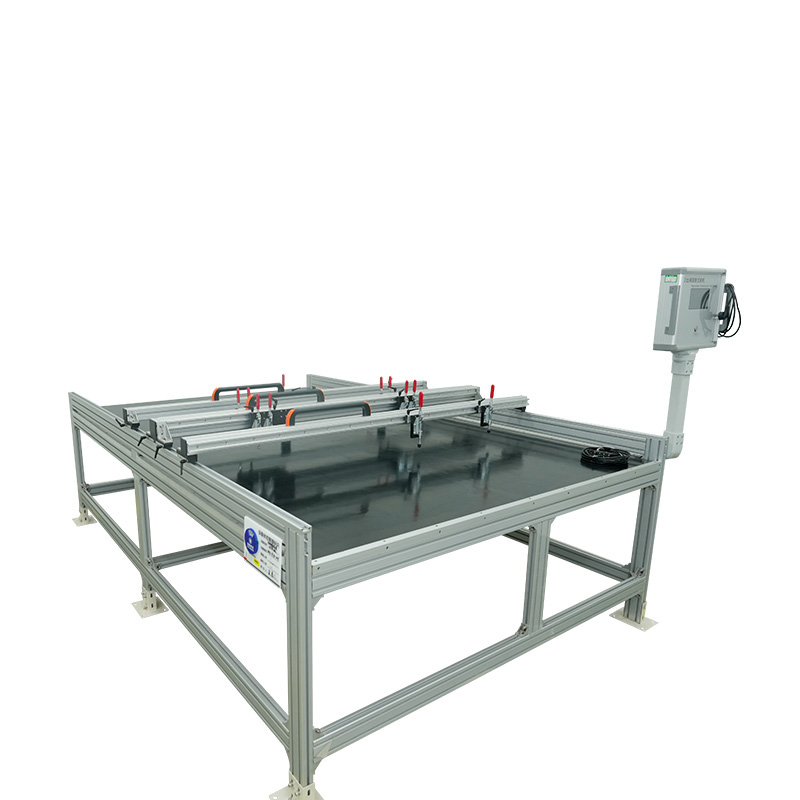

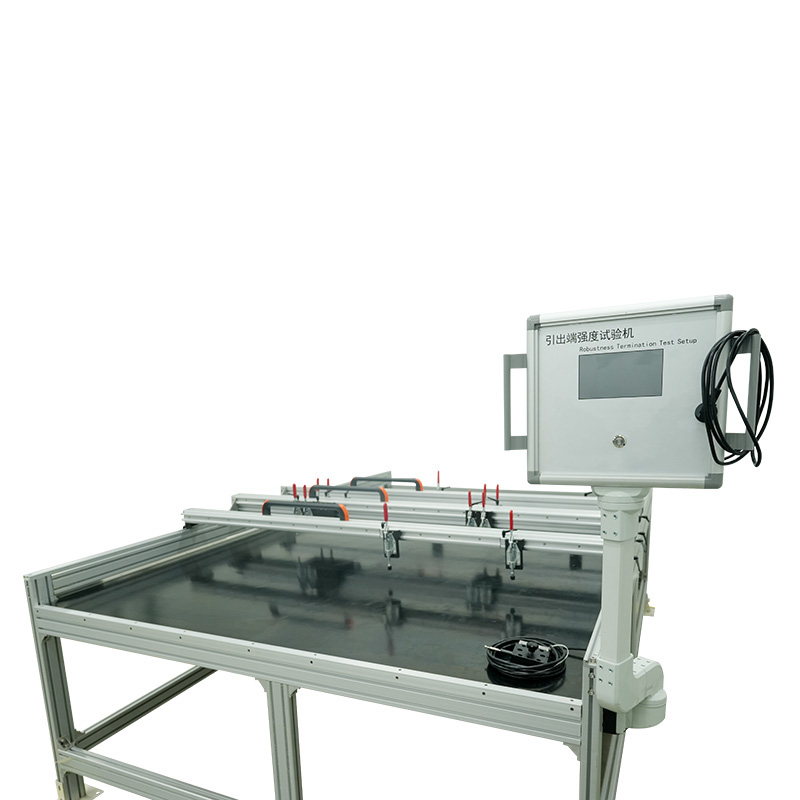

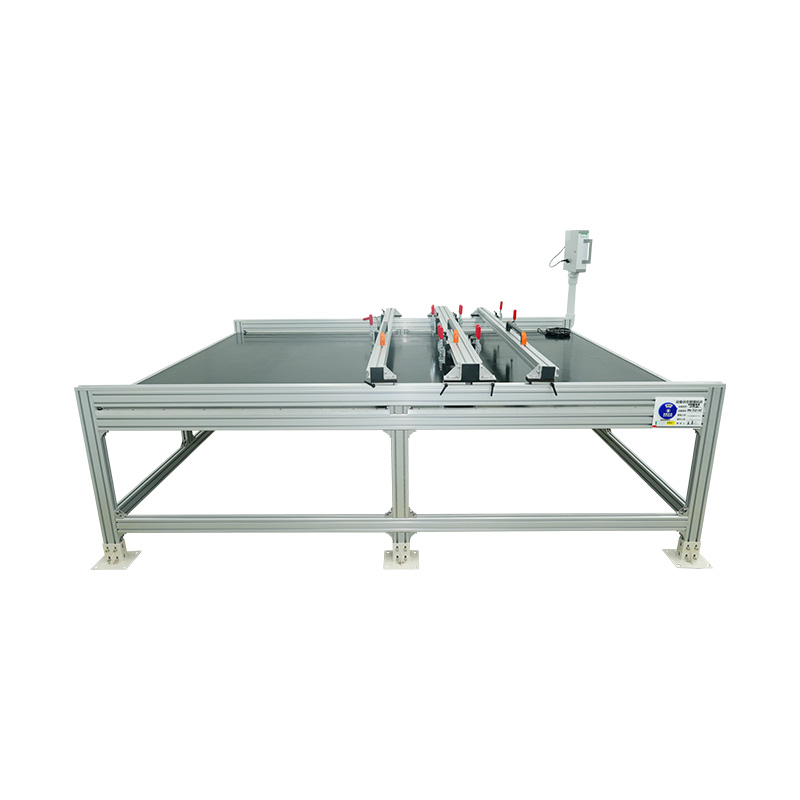

종단 견고성 테스터

종단 테스터의 견고성은 다양한 커넥터 크기와 모양을 어떻게 수용합니까?

제조 및 품질 보증의 정확한 세계에서는 모든 구성 요소의 무결성이 가장 중요합니다. 이는 가전제품부터 항공우주 시스템에 이르기까지 모든 분야에서 전력 및 데이터 전송의 중요한 동맥 역할을 하는 전기 연결의 경우 특히 그렇습니다. 한 번의 잘못된 종료로 인해 시스템 오류, 안전 위험 및 상당한 재정적 손실이 발생할 수 있습니다. 이러한 위험을 완화하기 위해, 종단 테스터의 견고성 전 세계 검증 실험실에서 없어서는 안 될 도구가 되었습니다. 주요 기능은 제어된 기계적 응력(당기기, 밀기, 전단)을 전기 종단에 적용하여 설치, 유지 관리 및 작동의 가혹한 조건을 견딜 수 있는지 확인하는 것입니다. 그러나 섬세한 광전지 정션 박스에서 튼튼한 자동차 핀에 이르기까지 커넥터 유형이 엄청나게 다양하기 때문에 근본적인 과제가 제기됩니다. 단일 장비가 어떻게 그렇게 다양한 형태를 정확하고 안정적으로 테스트할 수 있습니까?

산업 응용 분야에서 테스트의 중요한 역할

엄격한 종료 테스트의 필요성은 임의적이지 않습니다. 이는 전체 산업에 대한 안전 및 신뢰성 벤치마크를 정의하는 국제 표준으로 성문화되어 있습니다. 다음과 같은 표준 IEC 61215-MQT 14 , IEC 61730-2-MST 42 , 그리고 UL 1703 특히 광전지 및 자동차 전자 장치와 같은 부문에서 종단 견고성에 대한 테스트를 명시적으로 의무화합니다. 이러한 테스트는 실제 기계적 응력을 시뮬레이션하도록 설계되었습니다. 예를 들어, 태양광 패널을 설치하는 동안 기술자가 실수로 케이블을 당기거나 커넥터에 비틀림 힘을 가할 수 있습니다. 에이 터미널 당김 테스트 정션박스 내의 연결이 느슨해지거나 끊어지지 않도록 하여 전기 연속성을 유지하고 화재 위험이 있는 잠재적 아크 발생을 방지합니다.

마찬가지로, 자동차 산업에서 커넥터는 지속적인 진동, 열 순환, 수리 중 간헐적인 당김을 견뎌야 합니다. 종단 테스터의 견고성은 이러한 구성 요소가 차량의 수명 동안 안정적으로 작동하는지 검증합니다. 이러한 애플리케이션의 실패로 인한 결과는 심각하며, 이는 포괄적인 테스트에 대한 타협할 수 없는 요구 사항을 강조합니다. 이러한 표준이 보편적으로 적용된다는 것은 테스트 장치가 소형 센서의 얇은 2mm 직경 와이어 테스트에서 에너지 저장 시스템에 사용되는 견고한 20mm 케이블 러그까지 원활하게 전환할 수 있어야 함을 의미합니다. 이러한 요구 사항은 다용도 테스터의 핵심 설계 철학을 주도합니다.

종단 테스터의 견고성의 핵심 작동 원리

본질적으로 종단 테스터의 견고성은 제어된 힘을 종단에 적용하고 그 응답을 측정하도록 설계된 정밀 기계 시스템입니다. 핵심 구성 요소에는 견고한 프레임, 고정밀 로드 셀(힘 센서), 작동 시스템(부드럽고 프로그래밍 가능한 움직임을 위한 서보 모터) 및 정교한 디지털 컨트롤러가 포함됩니다. 테스터는 힘의 유형(인장, 압축, 전단), 힘이 가해지는 속도, 도달할 최대 힘 및 체류 시간을 결정하는 특정 테스트 프로그램을 실행합니다.

그러나 중요한 상호 작용은 접촉 지점, 즉 기계가 샘플을 잡는 지점에서 발생합니다. 기계는 엄청난 힘을 가할 수 있지만 샘플이 안전하고 올바르게 고정되지 않으면 테스트 결과가 유효하지 않습니다. 부적절하게 고정된 커넥터는 미끄러지거나, 과도한 힘에 의해 찌그러지거나, 종단 자체가 아닌 그립 지점에 응력 집중이 발생할 수 있습니다. 이로 인해 조기에 부정확한 실패 모드가 발생합니다. 따라서 정확한 테스트의 전체 전제는 테스트 중인 장치와 완벽하게 인터페이스할 수 있는 능력에 달려 있습니다. 이는 숙박 문제가 발생하고 모듈식 고정 장치 및 적응형 툴링 시스템을 통해 해결되는 곳입니다. 그것은 고정물 그리고 그립 이는 기계의 원시 힘을 특정 커넥터 형상에 대한 정확하고 반복 가능하며 표준 준수 테스트로 변환합니다.

다양한 크기와 모양을 수용하는 기본 방법

모듈성, 정밀 툴링 및 고급 제어 시스템을 중심으로 한 다각적인 접근 방식을 통해 다양한 샘플을 수용할 수 있습니다.

1. 모듈식 고정 시스템 및 맞춤형 툴링

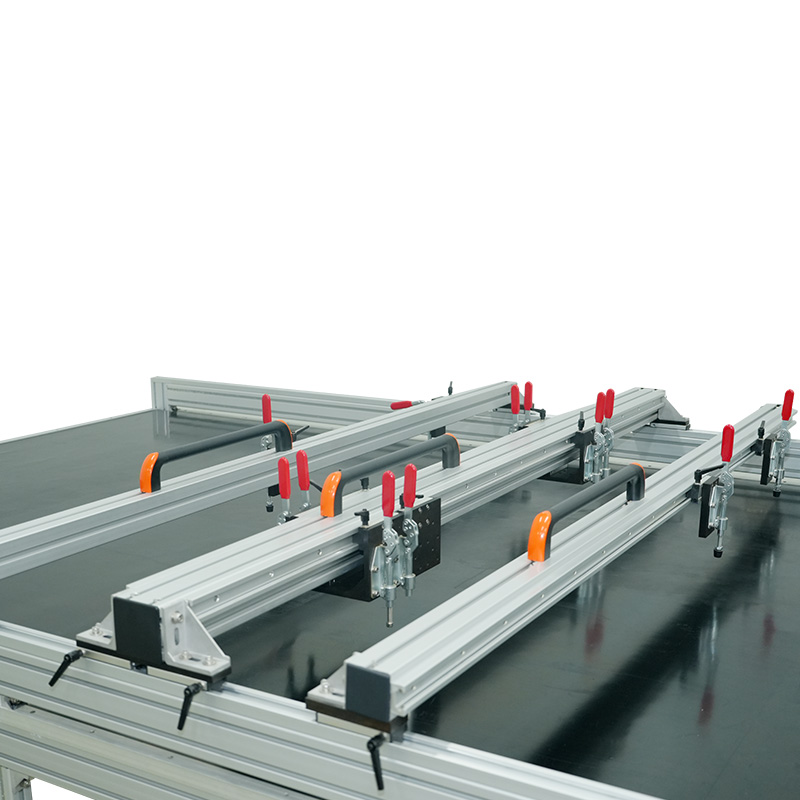

가장 직접적이고 효과적인 솔루션은 모듈식 고정 장치 시스템을 사용하는 것입니다. 고정된 모놀리식 장치 대신 고품질의 견고성을 갖춘 종단 테스터는 움직이는 크로스헤드와 베이스플레이트에 표준화된 장착 인터페이스를 사용하여 설계되었습니다. 이를 통해 교체 가능한 그립과 고정 장치의 방대한 라이브러리를 사용할 수 있습니다.

• 범용 기계식 그립: 와이어 및 케이블 당김 테스트에는 다양한 교체 가능한 그립 조가 사용됩니다. 이러한 조는 도체를 절단하거나 미끄러짐을 허용하지 않고 다양한 와이어 직경을 수용할 수 있도록 다양한 크기와 표면 질감(부드러운, 톱니 모양, V 홈 있음)으로 제공됩니다. 매우 얇은 와이어의 경우 작고 매끄러운 조를 가벼운 조임력으로 사용할 수 있는 반면, 크고 거친 케이블의 경우 절연체에 물려 단단히 고정되도록 크고 톱니 모양의 조를 선택합니다.
• 전문화된 맞춤형 설비: 간단한 그립으로는 많은 커넥터를 테스트할 수 없습니다. 실제 결합 커넥터를 모방하거나 특정 결합 표면을 제공하는 맞춤 설계된 고정 장치가 필요합니다. 예를 들어, 단자 핀을 테스트하려면 잡아당기는 힘을 적용하기 위해 핀 자체에 소형 후크나 갈고리를 부착하는 동안 플라스틱 커넥터 본체를 단단히 고정하는 고정 장치가 필요한 경우가 많습니다. 정밀 엔지니어링에 중점을 둔 제조업체를 포함하여 평판이 좋은 제조업체는 이러한 맞춤형 툴링을 위한 설계 및 제조 서비스를 제공하는 경우가 많습니다. 대규모 환경 시뮬레이션 챔버 및 광학 시뮬레이션 장비의 연구 및 생산을 전문으로 하는 소수의 국내 제조업체 중 하나인 Shanghai Houyao Testing Equipment Co., Ltd.는 독립적으로 고급 제품을 개발했으며 이러한 맞춤형 솔루션을 제공할 수 있는 역량을 갖추고 있습니다. 정직성과 인간 중심 서비스 원칙을 준수하는 회사는 이러한 설비가 정확한 고객 요구 사항과 국제 표준을 충족하도록 설계되었습니다.
• 어댑터 및 장착 플레이트: 어댑터 세트를 사용하면 표준 그립을 다양한 각도로 장착하거나 다양한 구성으로 로드 셀에 연결할 수 있습니다. 이는 순수 전단력을 적용하거나 기계의 기본 축과 정렬되지 않은 종료를 테스트하는 데 중요합니다.

2. 다축 조정 및 정밀한 정렬

견고한 테스트 프레임은 정렬만큼 우수합니다. 정렬 불량으로 인해 테스트에 굽힘 모멘트가 발생하여 결과가 무효화되고 샘플이 손상될 수 있는 비축 힘이 가해질 수 있습니다. 고급 테스터는 해당 단계에서 상당한 조정 기능을 제공합니다.

• X-Y-Z 조정 가능한 스테이지: 샘플이 장착되는 바닥판은 수평(X 및 Y) 및 수직(Z) 평면에서 이동할 수 있는 조정 가능한 스테이지인 경우가 많습니다. 이를 통해 작업자는 종단점을 적용된 힘의 중심과 완벽하게 정렬하여 순수한 축 방향 당기기 또는 밀기를 보장할 수 있습니다. 이는 구성 요소의 중앙에 위치하지 않은 이상한 모양의 커넥터나 종단을 테스트하는 데 절대적으로 중요합니다.
• 회전 조정: 일부 고정 장치에는 회전 자유도가 포함되어 있어 힘이 가해지면 그립이 시료와 자동 정렬되어 측면 로딩을 방지할 수 있습니다.

3. 고급 제어 및 감지 소프트웨어

하드웨어는 샘플과 일치하도록 세심한 구성을 허용하는 지능형 소프트웨어로 강화됩니다.

• 프로그래밍 가능한 매개변수: 이 소프트웨어를 사용하면 작업자는 종료점에서의 그립 거리, 접근 속도, 사전 하중 힘, 테스트 속도, 최대 힘 및 파손 감지 감도 등 테스트의 모든 측면을 정의할 수 있습니다. 깨지기 쉬운 소형 커넥터의 경우 충격으로 인한 손상을 방지하기 위해 낮은 예압력과 느린 테스트 속도가 프로그래밍되어 있습니다. 크고 견고한 종단을 위해 더 높은 힘과 더 빠른 속도를 사용하여 테스트를 가속화할 수 있습니다.
• 실시간 모니터링 및 데이터 수집: 소프트웨어는 가해지는 힘을 실시간으로 그래픽으로 표시합니다. 작업자는 미끄러짐을 나타내는 힘의 급격한 감소와 같은 이상 현상을 관찰할 수 있으며, 고정 장치가 올바르게 작동하지 않는 경우 테스트를 중단할 수 있습니다. 이 피드백은 전체 샘플 배치를 진행하기 전에 테스트 설정 자체를 검증하는 데 필수적입니다.

고정 장치 및 툴링 선택 시 고려 사항

올바른 치구를 선택하는 것은 샘플과 표준을 기반으로 하는 체계적인 프로세스입니다.

현대인의 능력 종단 테스터의 견고성 광범위한 커넥터 크기와 모양을 수용하는 것은 우연의 문제가 아니라 신중하고 정교한 엔지니어링의 문제입니다. 이는 견고하고 정밀한 기계 프레임과 상호 교환 가능한 모듈형 고정 장치 및 툴링의 포괄적인 라이브러리를 결합한 전체적인 시스템을 통해 달성됩니다. 이 하드웨어는 테스트 매개변수를 각 개별 샘플의 특정 속성에 맞게 미세 조정할 수 있는 지능적이고 프로그래밍 가능한 소프트웨어에 의해 안내됩니다. 그 결과 가장 작은 센서 리드부터 가장 큰 전원 케이블 러그까지 모든 것의 기계적 무결성을 보장할 수 있는 적응력이 뛰어난 검증 플랫폼이 탄생했습니다.

이러한 유연성은 전 세계의 제조업체와 테스트 실험실에 매우 중요합니다. 항공우주 , 자동차 전자 , 광전지 , 그리고 에너지 저장 산업 , 엄격한 국제 표준에 따라 제품의 유효성을 검증해야 합니다. 다재다능한 투자로 종단 테스터의 견고성 적절한 고정 장치가 장착되면 커넥터 설계가 어떻게 발전하든 상관없이 제품 안전, 신뢰성 및 규정 준수를 보장할 수 있는 미래 지향적인 도구를 얻게 됩니다. 이러한 고급 적응형 테스트 솔루션을 제공하기 위한 헌신은 특정 공급업체를 글로벌 테스트 업계에서 신뢰할 수 있는 파트너로 자리매김하게 합니다. Shanghai Houyao Testing Equipment Co., Ltd.는 혁신과 품질에 대한 헌신을 통해 이러한 복잡한 요구 사항을 충족하는 장비를 개발함으로써 이 생태계에 기여하고 현대 기술 세계의 기본 구성 요소가 오래 지속될 수 있도록 지원합니다.
